真空上料機的工作原理和結構分析
- 作者:qianghan
- 發布時間:2021-12-31
- 點擊:570
真空上料機是利用真空發生器作為真空源的一種真空輸送機,利用該真空加料機可以將物料從容器中直接送入混合機、反應器、料斗、壓片機、包裝機、振動篩、整粒機、濕法制粒機、干法制粒機和粉碎機中去。該機減輕了工人的勞動強度,杜絕了粉塵污染,保證生產符合“GMP”要求。
一、工作原理:
當按下“開/關”按鍵時,壓縮空氣進入真空發生器,同時料斗的放料門在氣缸推動下關閉,料斗中產生真空。真空加料機在真空下形成一股氣流,在這股氣流的作用下,被輸送的物料經軟管輸送到真空料斗
中,一定時間后(上料時間,可調整)壓縮空氣被關閉,氣動真空泵無法產生真空,同時料斗的放料門在氣缸推動下開啟,真空加料機真空消失,物料從放料門自動放入受料設備中(如壓片機,包裝機等)。同
時,儲存在氣包中的壓縮空氣反吹過濾器,過濾器自動清洗;一定時間后(放料時間,可調節),壓縮空氣重新啟動,氣動真空泵產生真空,放料門關閉,真空加料機再次加料,周而復始,物料被源源不斷地送
入受料設備中。
對料位控制的真空加料機,受料設備的料斗中物料通過料位計完成自動加料。當受料設備的料斗高于某一位置時,電動真空上料機停止動作進入待機狀態;當料位低于某一位置時,真空加料機自動啟動,完成對受料設備的加料。

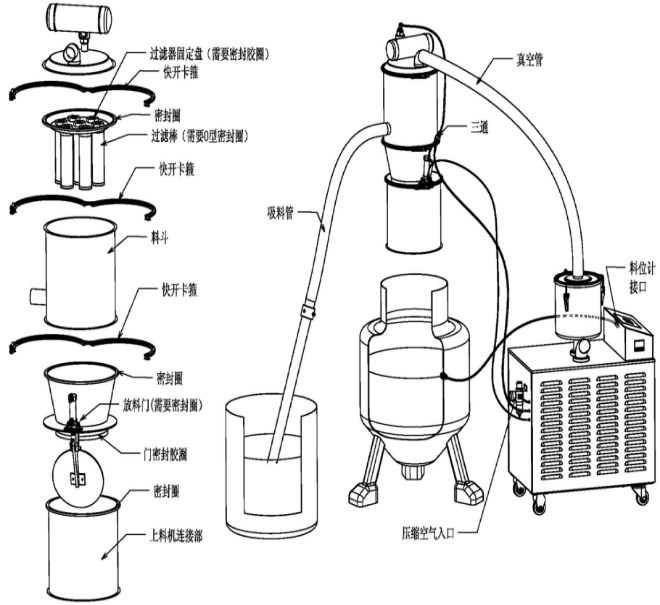

二、結構分析:

三、電動和氣動真空上料機的區別:
電動真空上料機使用電機驅動,常用的有羅茨真空泵、水循環真空泵,真空度高能耗低,無需能量轉換,設備使用效率高。適用范圍廣,多臺真空上料機可使用水循環真空泵搭建真空泵站。
氣動真空上料機,顧名思義使用壓縮空氣當動力源,接入真空發生器轉換為真空提供動力。特別適用于用制藥潔凈車間,噪音小,缺點是能耗高,需要配大功率空壓機,提供壓縮空氣。
