PE 管以其具有柔韌性好、耐腐蝕性強(qiáng)、不結(jié)垢、輸水水力條件好、重量輕、使用壽命長、抗沖擊和抗震性能優(yōu)良等特點(diǎn)，而且施工方便快捷，近年來在給水工程中應(yīng)用發(fā)展迅速，成為供水管道的首選理想管材。隨著 PE 管在供水管網(wǎng)中廣泛應(yīng)用，管網(wǎng)運(yùn)行中不可避免地經(jīng)常出現(xiàn)管道損壞和搶維修問題。結(jié)合多年供水管道搶維修經(jīng)驗(yàn)，介紹 PE 管道搶維修技術(shù)措施和快速修復(fù)方法。
1 損壞原因
1.1 管材方面的原因
目前 PE 管材市場(chǎng)混雜，質(zhì)量參差不齊，如采用的 PE 管材和管件不是同一廠家供貨，或 PE 管材露天存放致使性能降低、質(zhì)量變差，如果監(jiān)理把關(guān)不嚴(yán)，就常出現(xiàn)問題。
1.2 施工質(zhì)量的原因
表現(xiàn)為焊口開裂泄露[2]，這主要是施工過程中，沒及時(shí)清洗管材與管件焊接熔接部位，使水、沙子、灰塵等與其接觸引起熱熔粘接不牢固；或熱熔時(shí)間、對(duì)接壓力等參數(shù)把握不熟造成。
1.3 人為因素
常見的有施工覆土?xí)r把尖銳石塊等一并埋入，有重車經(jīng)過時(shí)造成漏水；在管道上打眼盜水；挖掘機(jī)施工挖漏 PE 管線；推土機(jī)推土及其它破壞等造成 PE 管漏水等。
2 搶修技術(shù)措施
供水 PE 管遭到破壞，小則出現(xiàn)砂眼或僅傷一個(gè)小洞、接頭滲漏；大則出現(xiàn)管體漏洞、管材爆裂，要求及時(shí)修復(fù)以減少對(duì)城鎮(zhèn)生產(chǎn)生活的影響，并降低企業(yè)的效益損失。
2.1 常規(guī)搶維修方法
根據(jù)目前的技術(shù)條件，主要采用區(qū)域停水后切斷管材的搶維修方法，歸納起來主要包括：
2.1.1 法蘭連接。將損壞管段切斷，兩端銑平，取注塑法蘭和噴
塑法蘭片，將套上噴塑法蘭片的注塑法蘭頭用熱熔對(duì)接機(jī)對(duì)焊至兩端，將焊好的注塑法蘭頭、套上噴塑法蘭片的替換管與套法蘭片的斷管法蘭對(duì)接，鎖緊螺栓；或取同管道直徑的 PE 法蘭頭套上相應(yīng)規(guī)格的鋼制法蘭片對(duì)焊至兩端，中間用預(yù)制鋼制法蘭短管連接，鎖緊螺栓。
熱熔焊接注意事項(xiàng)：a.操作人員必須注意遵循工藝規(guī)程和焊接工藝參數(shù)。b.焊口的冷卻時(shí)間可適當(dāng)縮短，但必須保證其充分冷卻。c.焊口冷卻期間，嚴(yán)禁對(duì)其施加任何外力。d.焊接完成后必須對(duì)其進(jìn)行外觀檢驗(yàn)，不符合規(guī)定必須切斷返工。
2.1.2 電熔套筒熔接。將損壞處切除，安裝一個(gè)電熔套筒用電熔
焊機(jī)熔接；或切掉一段管子以新管替換，用兩個(gè)電熔套筒連接。一般適于 PE400 以下管道的處理。
電熔熔接操作注意事項(xiàng)：a.電熔套筒安裝前一定要用萬用表測(cè)量是否完好，否則安裝后還得重新拆除；b.外接電源必須可靠，盡量在保險(xiǎn)絲上方接電，雖然電熱熔焊機(jī)使用時(shí)電壓不大，但電流較大易燒保險(xiǎn)，如果中途停電，將直接影響熔接質(zhì)量。c.電熔過程中，注意按電熔焊機(jī)工藝參數(shù)要求操作，要經(jīng)常觸摸電熔套筒是否有熱度，如果沒有熱度要重新電熔。d.電熔中電熔套筒兩頭禁止站人，以防熔漿會(huì)噴射到人。
以上方法施工復(fù)雜，對(duì)環(huán)境條件要求苛刻，必須開挖出較大的工作面，熔接焊接部位潔凈，并保證熔焊過程中沒有水跡，施工時(shí)間長。
2.2 快速修復(fù)方法
傳統(tǒng)的停水放空開挖搶維修操作復(fù)雜、時(shí)間長，并造成水量流失和水質(zhì)二次污染。同時(shí)，隨著城市建設(shè)發(fā)展，在實(shí)際工程中限于環(huán)境條件或停水等原因，很難大面積開挖或上大型焊接設(shè)備，要求盡可能不切斷管材的情況越來越多。通過不斷摸索和實(shí)踐，總結(jié)了 PE管道快速修復(fù)方法。
該方法利用擠出式塑料焊槍修復(fù)補(bǔ)強(qiáng)和哈夫節(jié)密封堵漏功能，視管道破壞情況，兩者可分別單獨(dú)使用或組合運(yùn)用。擠出式塑料焊槍用于對(duì) PE 管缺陷和損傷進(jìn)行焊接修復(fù)補(bǔ)強(qiáng)，由熱風(fēng)預(yù)熱及焊條擠出于一體，熱風(fēng)具有可調(diào)電熱溫控，自送性風(fēng)源，擠出部具有先進(jìn)溫控系統(tǒng)，擠出速度調(diào)節(jié)方便，采用螺桿送料擠出壓力大，低溫保護(hù)系統(tǒng)靈敏；哈夫節(jié)用于對(duì)漏點(diǎn)進(jìn)行密封堵漏，結(jié)構(gòu)簡單，由兩件本體和兩件橡膠墊組成，重量輕，安裝方便。
2.2.1 對(duì)于焊口開裂或傷一個(gè)洞（小于管材直徑的 1/3）：將哈夫節(jié)的兩本體上下對(duì)合在漏水處，鎖緊螺栓即可。
2.2.2 當(dāng)管材出現(xiàn)破損一個(gè)洞且周圍有裂隙、長縫或較深的劃痕等面積較大，這些缺陷超出了哈夫節(jié)最大覆蓋長度或可能在運(yùn)行中延伸到哈夫節(jié)的外面時(shí)：
a.將缺陷部位及周圍管道表面清理干凈，刮除氧化層，并適當(dāng)打出小坡口。
b.開啟塑料焊槍自預(yù)熱并對(duì)缺陷部位熱風(fēng)預(yù)熱。
c.當(dāng)達(dá)到 PE 焊條融化溫度時(shí)，擠出 PE 焊條至缺陷部位連續(xù)均勻填補(bǔ)，冷卻固化后與管道形成一體，恢復(fù)甚至超過管道設(shè)計(jì)運(yùn)行壓力。一般要求焊接兩遍，用磨光機(jī)將凸出的部分打磨平整。
d.將同管道外徑的哈夫節(jié)安裝到漏洞處，完成施工，進(jìn)行恢復(fù)作業(yè)。

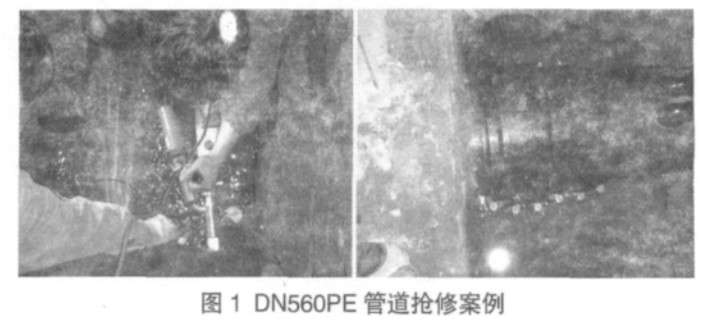

上述方法不需切斷管材，一般不用停水只需降壓處理，3 小時(shí)內(nèi)可完成施工，大大縮短了搶維修時(shí)間，提高了搶維修效率。圖 1 為一處 DN560PE 管道的搶修案例。
3 結(jié)論
在城市供水行業(yè)中，供水管網(wǎng)能否正常安全運(yùn)行直接影響工業(yè)生產(chǎn)和居民用水及企業(yè)效益。隨著 PE 管在供水管網(wǎng)中廣泛應(yīng)用，已積累了有益的 PE 管搶維修經(jīng)驗(yàn)，一旦發(fā)生 PE 管道破損盡量采用快速修復(fù)方法，可大大縮短搶維修時(shí)間、保證用戶龍頭水質(zhì)并使損失降至最低，具有良好的推廣應(yīng)用前景。
