為了治理霧霾等天氣，北方各省紛紛出手，煤改氣、煤改電，氣代煤、空氣能、地源熱泵等等技術(shù)粉墨登場，可謂八仙過海，各顯神通。
而以北京及周邊省為代表的氣代煤技術(shù)，由于投資少、見效快，推廣很快，可謂遍地開花。但是由于項目工期緊，任務(wù)多，造成許多低素質(zhì)的施工隊伍承擔(dān)了管道的安裝任務(wù)，（高密度聚乙烯管道 ( PE管 )因其優(yōu)良的品質(zhì)受到人們的青睞，大部分燃氣企業(yè)選擇PE管作為輸氣管道。pe管道的施工非常嚴格，焊接設(shè)備必須符合條件，焊接人員必須持證上崗操作),形成很大工程隱患。
隨著大量 PE管道的敷設(shè)，PE管網(wǎng)因不合格施工或在實際運行中必然出現(xiàn)燃氣泄漏等問題，為更好的維護PE管線的正常運行，在此針對燃氣管道突發(fā)泄漏的原因、PE燃氣管道泄漏搶修進行相關(guān)解析：
一、PE燃氣管道的泄漏原因
管道燃氣泄漏的原因很多，也很復(fù)雜，從引發(fā)泄漏的起因分析，主要來自生產(chǎn)制造、安裝施工、使用過程、安全管理等方面的原因：
1、生產(chǎn)制造方面的缺陷
某些小型PE管道生產(chǎn)企業(yè)采用不合格材料或直接使用回用料生產(chǎn)燃氣用聚乙烯管材，這些產(chǎn)品不具有聚乙烯管材必須的耐慢性裂紋增長能力、抗快速裂紋擴展能力、足夠的長期靜液壓強度等力學(xué)性能。受到外界因素的影響，質(zhì)量不過關(guān)的管材、管件，隨時間推移密封不嚴，出現(xiàn)燃氣泄漏。
2、安裝施工過程的缺陷
在聚乙烯管材熱熔、電熔焊接、管道敷設(shè)過程中，由于施工人員未按《聚乙烯燃氣管道工程技術(shù)規(guī)程》規(guī)定的施工規(guī)范操作，出現(xiàn)以下幾個方面的問題，致使燃氣管道泄漏：
（1）??? 預(yù)焊接表面處理不充分、焊接管段調(diào)節(jié)不當(dāng)導(dǎo)致焊口質(zhì)量不合格，出現(xiàn)燃氣泄漏；
（2） 施工人員在焊接過程中，使用的焊接參數(shù)和焊接方法不正確，導(dǎo)致熔融物料不能充分融合，導(dǎo)致燃氣管道泄漏；
（3）管溝開挖深度不夠，或回填土中有礫石，管道受外力碾壓損傷過深，在受損處形成應(yīng)力集聚點，長時間使用管道破損泄漏。
PE燃氣管道泄漏事故大部分都是因安裝施工出現(xiàn)問題引起。為更好的避免PE燃氣管道泄漏事故的發(fā)生，必須加強對施工過程的監(jiān)督管理。PE管道的焊接要從人、機、料、法、環(huán)五個方面加強控制，同時加強對管溝的開挖及回填控制。
3、使用過程人為破壞
使用過程中人為破壞主要體現(xiàn)在以下兩個方面：
⑴ 因整個工程設(shè)計不足，由后續(xù)施工造成燃氣管道的破壞。燃氣管道先要其他管道敷設(shè)入溝，后續(xù)其他施工單位未了解PE燃氣管道的分布的情況，盲目進行開挖使燃氣管道受到損壞，進而引發(fā)突發(fā)事故。
⑵ 違章建筑占壓造成燃氣管道的破壞。由于一些單位和個人受利益的驅(qū)使，在管道沿線及相關(guān)設(shè)施上擺攤設(shè)點建市場，私搭亂蓋壘院落，造成燃氣管道無法巡視檢查和日常維護保養(yǎng)，日積月累，燃氣管道不堪重負引發(fā)事故。
4、安全管理存在缺陷
在PE管線運行過程中，由于巡檢不力或者在易發(fā)生事故地點未能及時采取保護措施使得管線暴漏受損泄漏。
二、PE燃氣管道泄漏的搶修
燃氣管道運輸?shù)闹饕翘烊粴狻⑷斯っ簹?、液化石油氣（氣態(tài)）等易燃易爆物質(zhì)，一旦發(fā)生泄漏必須在第一時間內(nèi)找到泄漏點，并采取相應(yīng)措施進行搶修。根據(jù)多方面的搶修經(jīng)驗，PE燃氣管道的搶修可以采用以下措施：
2.1電熔鞍型修補法

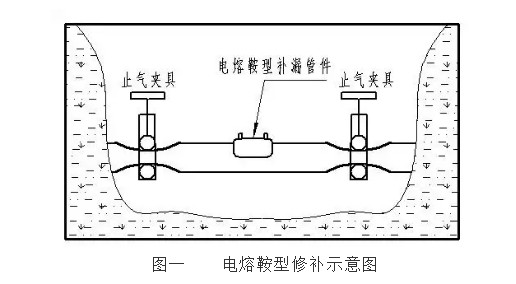

當(dāng)PE管材破損漏點范圍較小，管道圓周沒有形變，可采用電熔鞍型修補法對泄漏管道加以修補。此方法的具體操作步驟如下 ：
1) 先將受損管道損傷部位清理干凈，將稍大于待熔接部位的聚乙烯管道表面氧化層刮掉，根據(jù)情況確定是否需要采取局部停氣或降壓處理。
2）將修補馬鞍牢固安裝在刮掉氧化層的管道上，此時要注意電熔鞍型修補件要與欲修補的管道保持垂直。
3) 按照電熔修補件提供的焊接參數(shù)，調(diào)整好電熔焊機所需的焊接電壓、焊接時間等焊接參數(shù)，然后進行焊接。
4) 保持鞍型修補件自然冷卻后檢漏。
緊急情況下，對于較小的漏洞也可采用木楔子臨時封堵。待作業(yè)坑內(nèi)的殘留氣體散掉(濃度在爆炸極限以外)，用抹布除去管壁上的泥土和雜物，然后進行馬鞍修補或換管作業(yè)。
2.2電熔套筒帶氣換管法
有時管道破損嚴重，采用修補方式無法達到預(yù)期效果只好采用夾扁斷氣進行局部換管。帶氣換管法是保持其他管段供氣,對損壞欲更換管段兩端進行夾扁斷氣處理，然后更換損壞管段的搶修方式，它適合于外徑 ≤160 mm的 PE管的搶修。采用帶氣換管法搶修燃氣管道通常需2臺夾管器進行斷氣，在靠近閥門時也可省去 1臺夾管器。在工程實際應(yīng)用中，夾扁操作主要用來搶修或更換新管，這種操作的時間一般不長，同時聚乙烯是一種熱塑性塑料，具有較好的強度和柔韌性，從聚乙烯材料的應(yīng)力應(yīng)變曲線可知，對聚乙烯管道在短期內(nèi)進行夾扁操作，當(dāng)應(yīng)力撤除后，聚乙烯管道基本能恢復(fù)原來的形狀，故利用夾管器在短時間內(nèi)夾扁聚乙烯管道對管道的力學(xué)性能影響不大。以末端的枝狀管道為例，帶氣換管搶修方法的具體操作步驟為：
1） 將普通人員疏散到安全區(qū)域。劃定警戒區(qū)，在警戒區(qū)內(nèi)嚴禁明火，嚴禁無關(guān)人員入內(nèi)；作業(yè)區(qū)內(nèi)嚴禁使用非防爆型的機電設(shè)備及儀器、儀表，如錄像機、對講機等；根據(jù)情形確定是否采取強制通風(fēng)措施，清除積聚燃氣。
2）作業(yè)人員穿戴絕緣鞋、絕緣服，開挖工作坑，當(dāng)特殊地段工作坑深度超過1．5 m時，應(yīng)設(shè)置支撐，為夾管和焊接作業(yè)提供空間保證。
3）在欲截取管道兩端使用金屬線環(huán)繞管道一周，然后接地。
4） 將夾管器置于距管道損傷處 1 m左右處，緩緩夾緊夾管器，待壓至限位塊后將夾管器鎖死。
5）將帶氣管道末端放散口打開，以避免可能形成的帶壓熔接。
6）截去含有破損處的管段，測好截去管段的長度。
7）利用一段新管段和兩個電熔套筒，用焊接死口的方式完成熔接。
8）待焊口冷卻后，緩緩打開夾管器，進行新管段內(nèi)氣體的置換，待置換合格后，關(guān)閉放散口。此時夾管器方可全部打開，對新焊口檢漏。
2.3 封堵裝置帶氣接管法

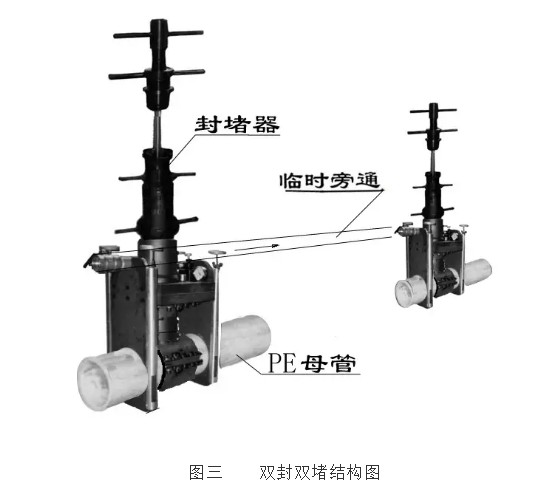

PE管封堵裝置帶氣接管法適合于外徑≥1 60 mm的搶修換管或末端帶氣接管。PE管封堵裝置帶氣接管技術(shù)是一項比較新的技術(shù)，隨著PE管道的廣泛使用，PE管道封堵裝置已被列入 PE管道維護搶修的必備設(shè)備，它可保證在不間斷供氣的情況下對管道進行搶修。其操作過程和“夾扁斷氣”基本相似，只是利用封堵裝置代替夾管器。封堵裝置主要部件有閥箱、鉆孔機、封堵機和堵頭機：
1） 閥箱：由上閥體、下閥體、閘閥等組成。其主要功能為：在 PE管道上定位；作為鉆孔、封堵、封蓋等工序的操作平臺；閘閥的啟、閉用于工序間的轉(zhuǎn)換；提供必需的旁路通道口。
2）鉆孔機：由鉆桿、鉆筒、鉆頭等組成，其功能是鉆孔。
3) 封堵機：由堵桿、折疊式半圓密封件等組成。其功能是在搶修時封堵施工管段的兩端。
4) 堵頭機：由操縱桿、堵頭等組成。其功能是在完成搶修施工后，對鉆孔處進行密封處理。
通常末端帶氣接管，采用 1臺封堵裝置；如果環(huán)狀管網(wǎng)帶氣換管，可采用2臺封堵裝置；如需不間斷供氣，可用 2臺封堵裝置加旁通耐壓軟管的方式操作。封堵裝置操作步驟為：
1) 選用合適的過渡接頭、熔接鞍形管件，打壓檢漏,并將閥箱安裝在管道上。
2) 將鉆孔機安裝在閥箱上，按照鉆桿標記對管子上部進行鉆孔。
3) 卸下鉆孔機，將封堵機安裝在閥箱上，進行封堵操作。
4) 在被隔離的 PE管段施工或搶修完成后，卸下封堵機，將堵頭機安裝在閥箱上，在開孔處裝上堵頭。
5) 卸下堵頭機，拆除閥箱及過渡接頭，旋上保護蓋并檢漏。

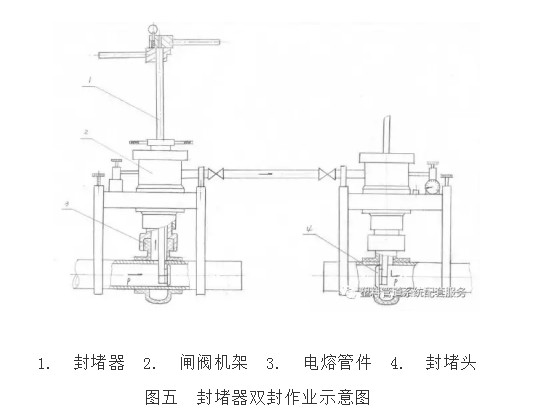

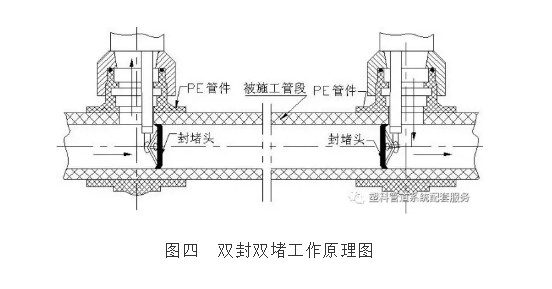

封堵作業(yè)示意圖如下：
上述帶氣開孔、封堵作業(yè)過程必須嚴格遵守《城鎮(zhèn)燃氣設(shè)施運行、維護和搶修安全技術(shù)規(guī)程》(CJJ 51_2001)中有關(guān)安全規(guī)定，并應(yīng)注意：開孔前應(yīng)對焊接到管道上的管件和組裝到管道上的閥門、開孔機等部件進行整體試壓；撤除封堵機前，封堵頭兩側(cè)應(yīng)壓力平衡；接管作業(yè)時應(yīng)將待作業(yè)管段有效接地；每臺封堵裝置操作人員不得少于2人，做到互相安全監(jiān)護等。
三、 PE燃氣管道搶修過程中應(yīng)該注意的問題
1）急搶修人員在突發(fā)事故搶修中必須嚴格執(zhí)行《安全生產(chǎn)事故應(yīng)急預(yù)案》及相關(guān)的《安全管理制度》、《安全操作規(guī)程》，杜絕違章指揮，嚴禁違規(guī)操作，做到有令則行，有進則止，分工明確，責(zé)任落實。
2）搶修所需車輛、設(shè)備、管材、輔助材料、工器具、現(xiàn)場安全維護設(shè)施、滅火器材、檢測設(shè)備、通訊器材、記錄用品等必須齊全有效，嚴禁缺漏、運轉(zhuǎn)不良或存在質(zhì)量問題。
3）搶修現(xiàn)場燃氣污染區(qū)內(nèi)，嚴禁一切火源。搶修人員必須穿著純棉內(nèi)衣、焊工服或防靜電服，配戴救生繩，使用防爆工具，不得隨意摘戴防毒面具，照明時使用防爆燈或防爆手電。
4）開挖搶修作業(yè)坑宜使用人工開挖，附帶加濕降溫的措施。作業(yè)坑應(yīng)盡量規(guī)范、堅固，嚴禁塌方等造成次生災(zāi)害，并且必須在一側(cè)挖出馬道等逃生通道。
5）搶修人員在實施焊接等操作前，必須充分了解泄漏引起的原因，漏點位置、形狀、大小、周邊管壁厚度、所處管道的壓力、作業(yè)坑內(nèi)與管道相臨的其它設(shè)施，確定相應(yīng)的操作方案和保護措施，嚴禁盲目施焊，造成人員、財產(chǎn)損失。
