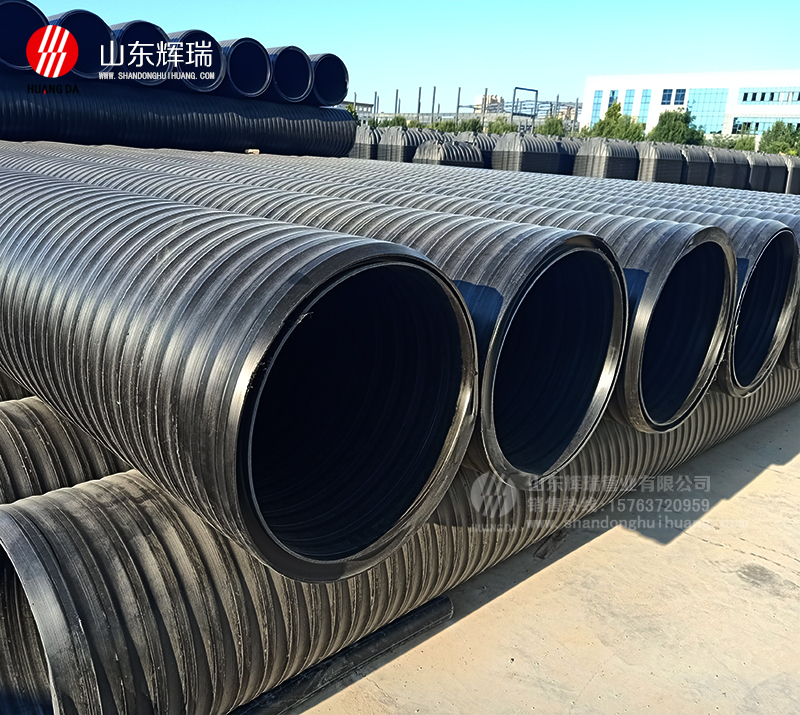

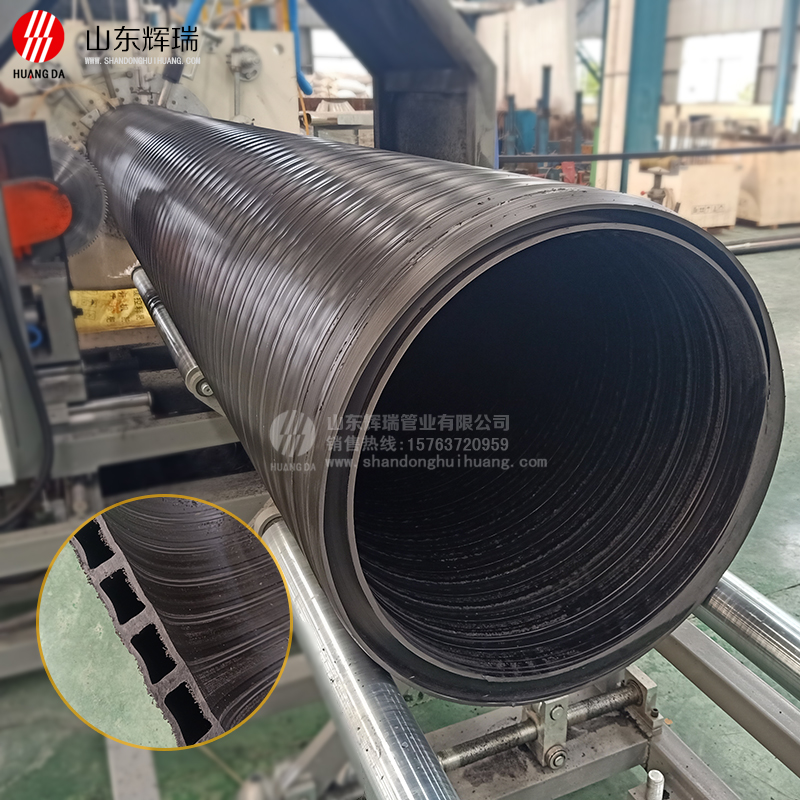

聚丙烯中空壁纏繞管

20 世紀 90 年代，國外已開始在市政工程中使用中空壁纏繞管，歐美、韓國及日本等國家較早廣泛應用于地下排水管系統。國內此類產品研發起步較晚，2001 年 初才有相關產品的報道[1]，是在吸收了德國、芬蘭及韓國技術的基礎上研制成功的，2004 年制定了國家標準《GB/T19472.2－2004 埋地用聚乙烯（PE）結構壁管道系統 第 2 部分：聚乙烯纏繞結構壁管材》，2017 年進行了改版發布《GB/T19472.2－2017》，其實際標準名稱為纏繞結構壁管材 A 型管（行業屬稱中空壁纏繞管），因此， 早期生產的管材均以 HDPE 為主要原料，經過擠出方形或長方形中空管，再熱熔纏繞粘接成中空壁纏繞管。發 展至今，其已不僅僅有 HDPE 材料，目前市場上亦有拓展了聚丙烯（PP）和聚氯乙烯（PVC）材料，尤其是聚丙烯，2018 年發布了國家標準《GB/T35451.2－2018 埋地排水排污用聚丙烯(PP)結構壁管道系統 第 2 部分：聚丙烯纏繞結構壁管材》，該國家標準和 HDPE 類標準一樣， 其中包含著 A 型和 B 型管材，A 型才屬于中空壁纏繞管，但有意思的是，該國家標準的制定主要是考慮了 B型管材，A 型中空壁纏繞管只是順帶提出，但目前兩者類型的聚丙烯管材均還沒有得到很好的開發推廣，大部分僅限于試驗研究階段，但從目前已成熟應用的聚丙烯雙壁波紋管（也屬于結構壁管，參考標準 GB/T35451.1－2017）經驗來看，聚丙烯中空壁纏繞管的應用亦沒有太大問題。

1 原料選擇

原料選擇的原則是選用高彈性模量的材料從而提高管材的環剛度，PP 的彈性模量比 HDPE 的高，而且國內外通過聚合工藝開發出了高剛度 PP，同時 PP 的成型性接近 HDPE 的，遠優于 PVC 的。PP 的密度很小，僅為0.90g/cm3 左右，因此對于同一口徑的結構壁管材采用PP 在單位長度上具有較輕的重量。這意味著達到相同的環剛度，采用聚丙烯可以使管材的壁厚大幅度減小， 節省生產原料。目前，PP 根據分子結構不同 PP 可分為PP-H、PP-B、PP-R 三大類，而傳統的 PP-B 通常用于非承壓埋地排水排污管道，模量一般在 1100-1300MPa，高模量的 PP-HM 主要基于 PP-B 或 PP-H，優化其高分子結晶過程和成核過程，實現高剛度和高結晶度；并采用特殊的工藝或配方同時實現抗沖擊強度的提高。目前，HDPE模量普遍在 1100MPa 左右，最高也只能達到 1300MPa。而國內外可選擇的高模量 PP 專用料也比較多，北歐化工的 BA212E，彈性模量達 1700MPa，應用比較廣；韓國曉星的 HB240P 彈性模量 1400～1500MPa，HB242P 彈性模量 1700-1800MPa；巴塞爾的 H2464 彈性模量為 1400～1500MPa，H2483 彈性模量為1800MPa 左右；中石化最新 開發的 B1600 彈性模量模量與北歐化工的 BA212E 相 當，1600～1700MPa；中石油開發H2483 彈性模量應該與略低于巴塞爾的 H2483，即 1700MPa 左右。GB/T35451.2－2018 標準明顯要求管材氧化誘導時間為≥20min， 注意是管材，而不是原料，基于對材料抗氧能力考慮，以 及加工后抗氧化能力的減弱，對原料氧化誘導時間要求

應當≥30min，而目前多數 PP 廠家對此并沒有明確的要求，至少出廠報告沒有經過檢測，中石化的 B1600 及中石油的 H2483 為后起之秀，于 2019 年開發成功，材料開發初期充分考慮了筆者提出的要求，作為必須考慮的性能之一，其材料氧化誘導可達 40min 以上，而 BA212E 在20min 以上，中石化的 B1600 或 H2483 顯然更為合適,另外，最關鍵的是，國產材料價格也有較大優勢，本開發中我們選用了 B1600 作為研究對象。

試驗用中石化聚丙烯 B1600 和吉林石化聚乙烯100S（給水管用 PE100 級材料）分別生產聚丙烯纏繞管和聚乙烯纏繞管，配方按新原 100 份、黑色母 3 份進行，筆 者 主 要 在 市 場 使 用 量 比 較 大 的 DN/ID300SN8 和DN/ID400SN8 規格上進行對比研究，在生產過程中，設備擠出工藝未有太大區別。但有一個比較有意思特點，對于聚丙烯材料，隨著加工溫度升高，擠出電流有明顯下降，管材顏色越顯黑亮，而聚乙烯材料電流下降不明顯，這給我們一個啟示，如考慮在配方上增加環剛度填充改性，聚丙烯改性配方通過溫度調節的特點能對設備機筒螺桿起到很好的減緩磨損的作用，據了解，行業內目前聚乙烯雙壁波紋管采用的聚乙烯加填充母料的生產磨損起螺桿磨損較快，一般半年到一年則需要更換一次。

管材維卡軟化溫度采用維卡軟化溫度測試儀進行，按 GB/T1633 規定進行測試。
