三通換向閥
分類：粉體換向閥
描述：三通換向閥產品概述PRODUCT OVERVIEW三通換向閥（又稱三通分路閥、三通換向器），是應用于固體物料（粉料、顆粒料、粉粒混合料、片狀料）輸送系統中用于切換管道中物料流向的專用設備，三通換向器三個通道呈角度布置，一進兩出或兩進一出，通過電磁閥的切換來控制氣動執行器的驅動。閥芯動作的兩個位置由限位檢

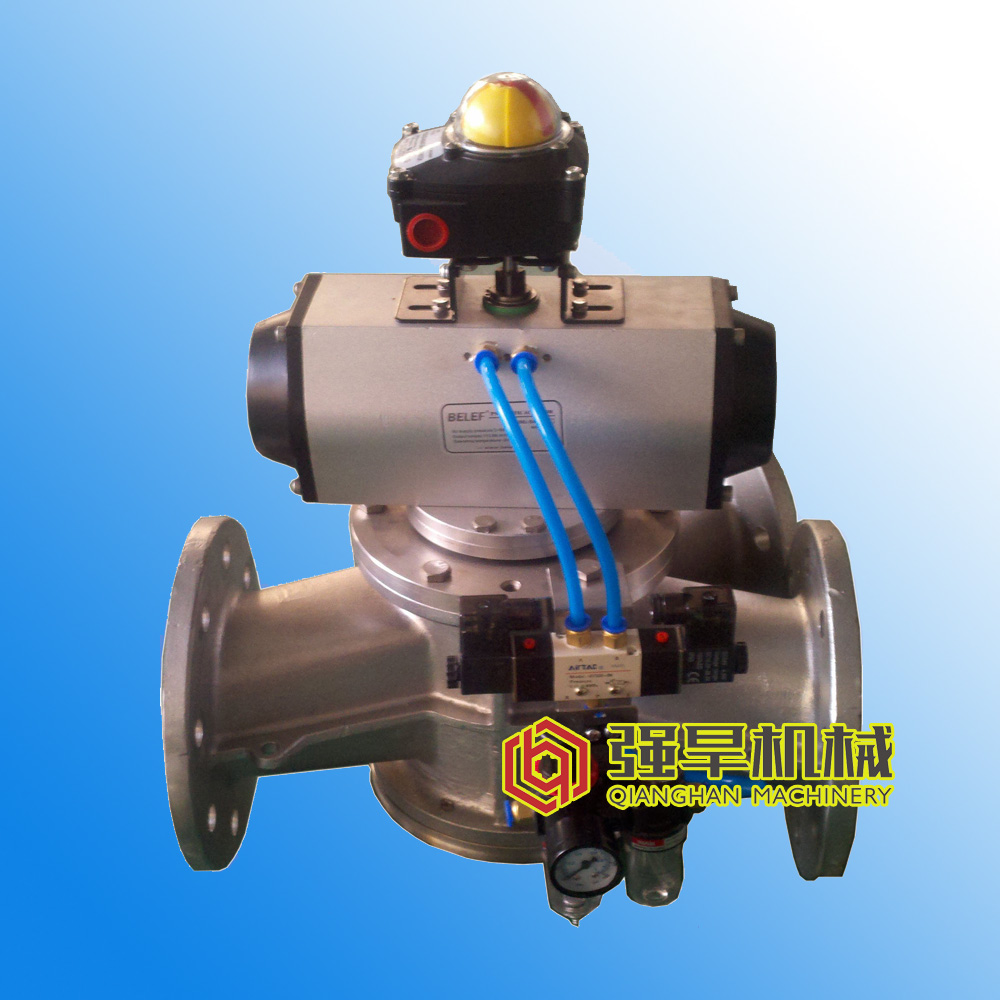

三通換向閥
產品概述 PRODUCT OVERVIEW
三通換向閥（又稱三通分路閥、三通換向器），是應用于固體物料（粉料、顆粒料、粉?；旌狭稀⑵瑺盍希┹斔拖到y(tǒng)中用于切換管道中物料流向的專用設備，三通換向器三個通道呈角度布置，一進兩出或兩進一出，通過電磁閥的切換來控制氣動執行器的驅動。閥芯動作的兩個位置由限位檢測開關進行檢測，限位檢測開關直接裝在氣動執行器上面。閥正常工作時，閥芯轉到一個位置。換向指令發出后，轉到另一個位置，至此換向動作完成。
主要特征 THE MAIN CHARACTERISTICS
A.殼體和主要零件均采用緊密鑄造，構造堅固，高強度不易變形，外形美觀；
B.輸送通道平滑光潔，確保物料流通順暢，不會形成堵塞；
C.根據物料特性和輸送工況條件有多種結構形式：旋轉板式、筒式；
D.用戶可根據輸送管路的需求，可以自主選擇合適的安裝角度；
E.在有壓力密封的要求場合，可以配置特殊的密封結構，完全滿足使用要求。
F.拋光精度可達400#，可達食品級、藥品級要求；
G.可根據客戶要求選擇多種材質：不銹鋼（SS304、SS304L、SS316、SS316L），碳鋼等；
H.完善的自動化控制系統，保證高效的運行可靠性。
技術參數 TECHNICAL PARAMETERS
工作壓力 | 常壓/低壓ATM/LP | 中壓MP | 高壓HP |
ATM﹤0.1Mpa | 0.15～0.35Mpa | HP﹥0.35Mpa | |
工作溫度 | -20℃～200℃/≤500℃ | ||
結構形式 | 旋轉板式 | 筒式 | |
管路夾角 | 30? | 30? | |
45? | 45? | ||
主要規格 | DN50～600（2"～24"） | ||
適用工況 | 重力卸料換向、氣力輸送管道換向 | ||
驅動方式 | 手動、氣動 | ||
主要材質 | SS304、SS304L、SS316、SS316L、WCB | ||
法蘭連接標準 | ANSIB16.5 150LB,GB,HG,SH or designed by client | ||
使用介質 | 固體物料（粉末、顆粒物料、粉?；旌狭?、片狀等） | ||

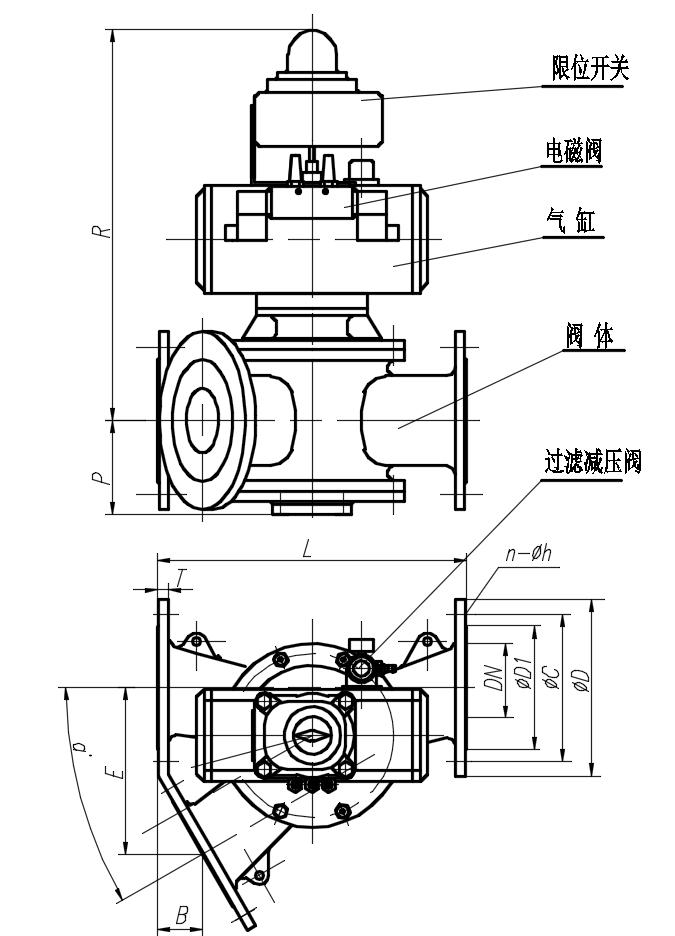

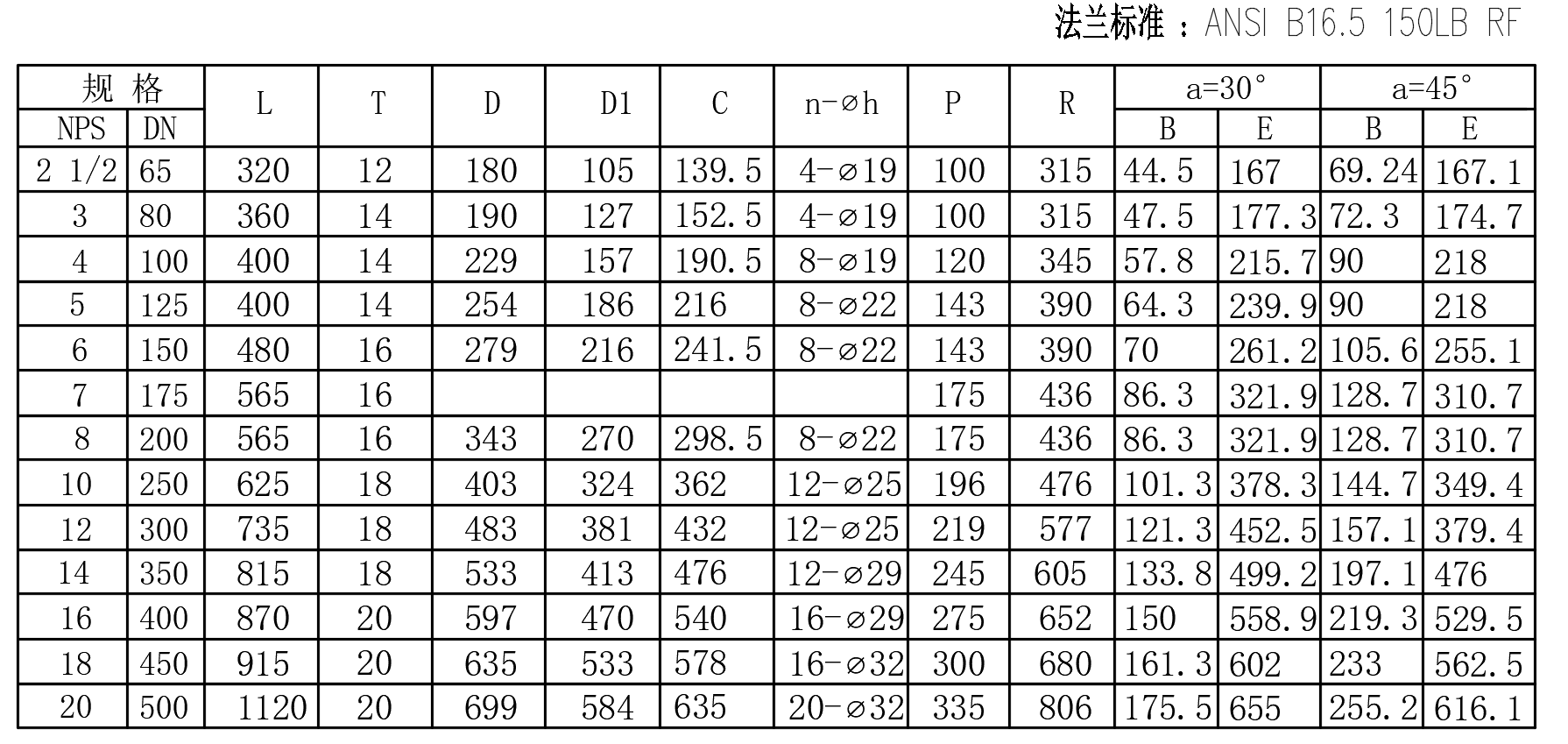

外形尺寸圖
